JHRB卧式螺带混合机简介:
JHRB型卧式螺带式混合机由U型容器、传动部件和螺旋带搅拌叶片组成,螺旋带搅拌叶片通常有两层或三层,外螺旋将物料从侧面汇集到中心,内螺旋将物料从中心传送到侧面,形成对流混合。卧式螺带式混合机是将粘性或粘聚力粉末混合,并将液体和糖化物加入粉末中的一种较好的混合设备。气缸盖可以完全打开,以便清洁和更换设备。

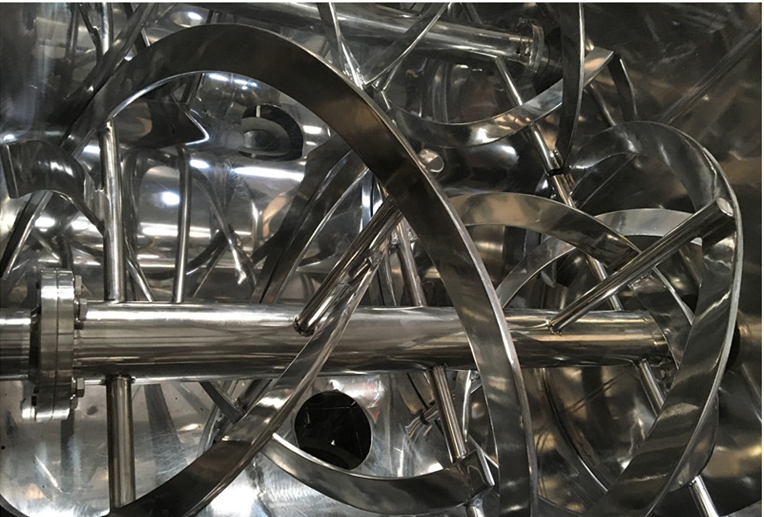

螺带叶片

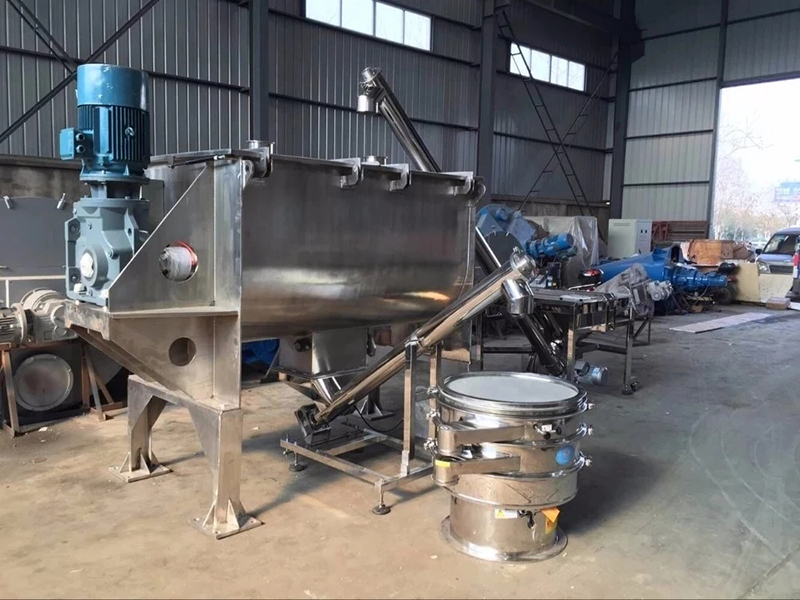

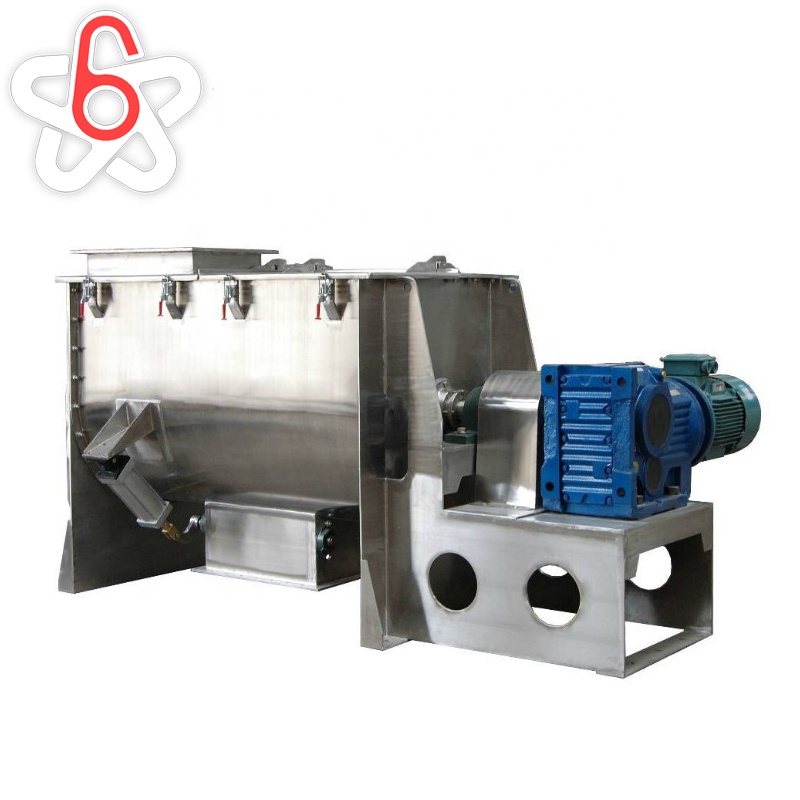

卧式螺带混合机实物图

\

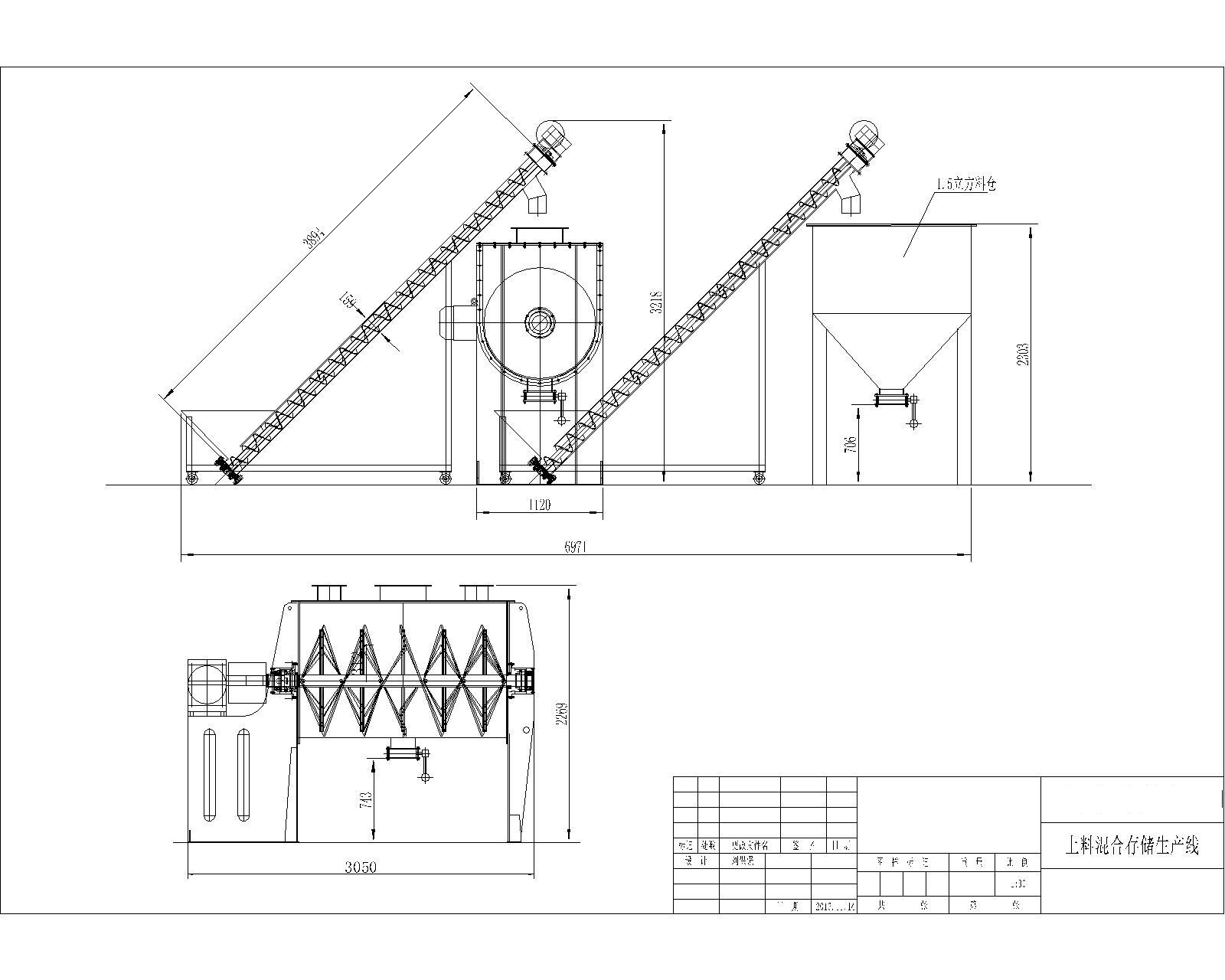

部分混合机设计图纸:
\

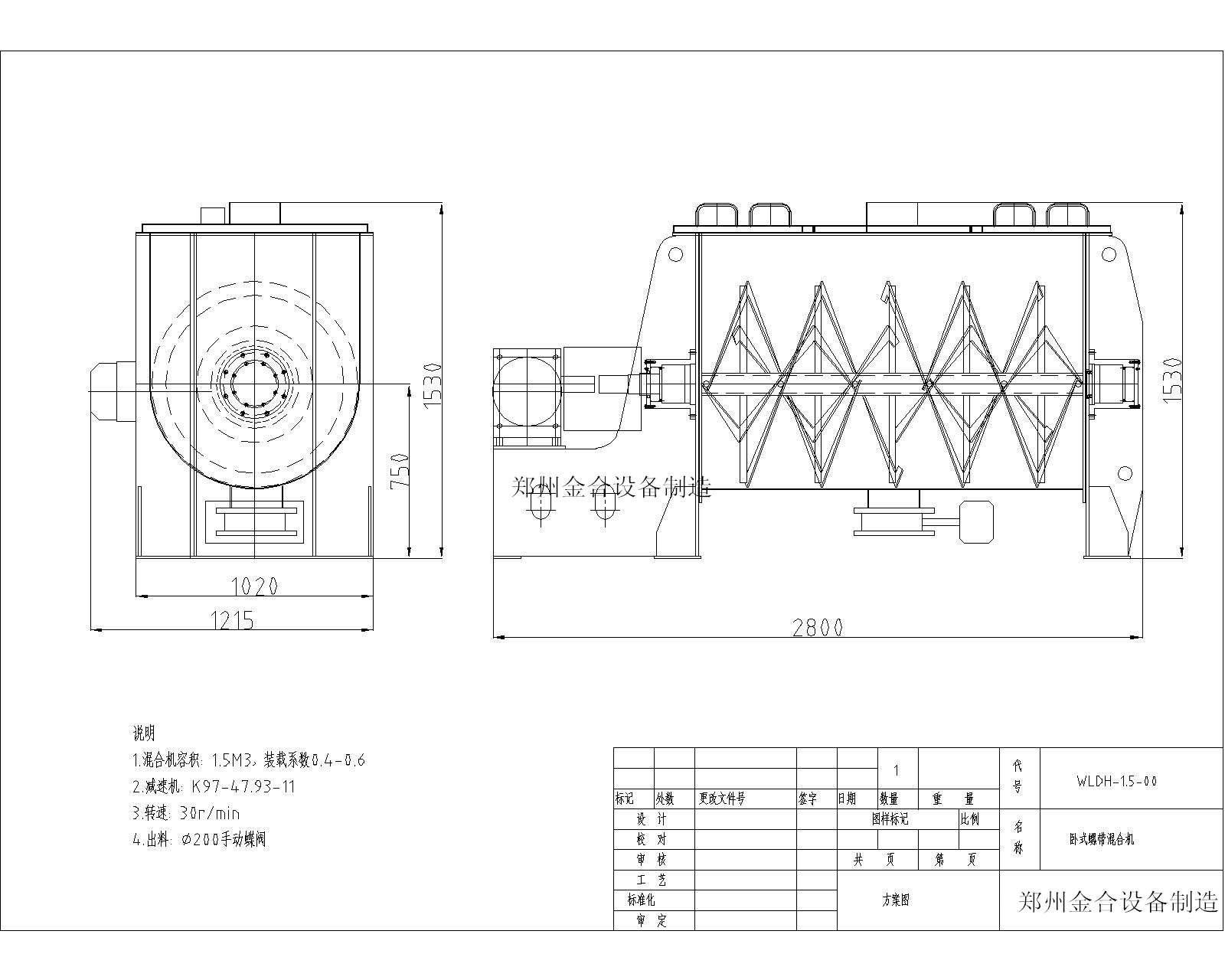

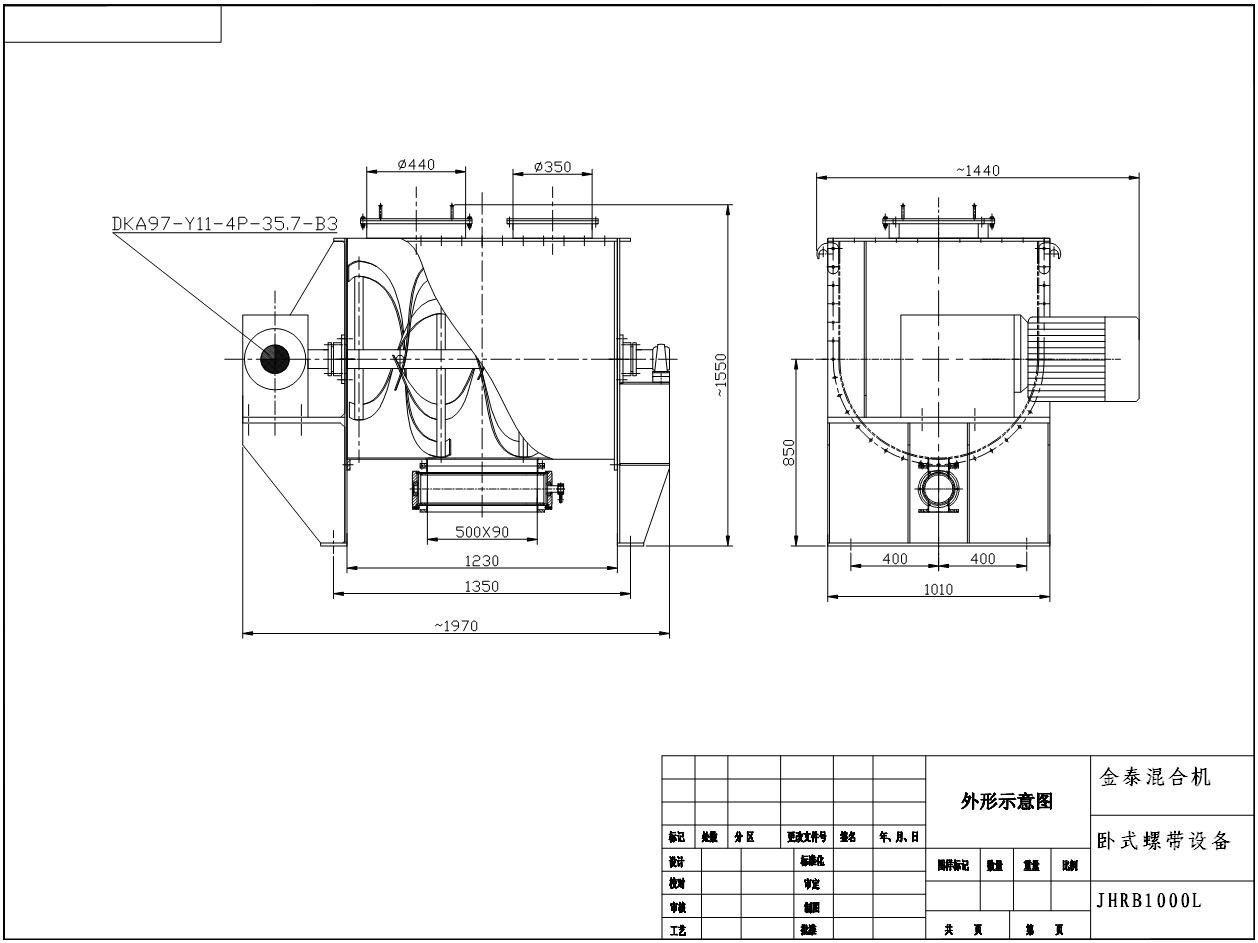

螺带混合机图纸
\






卧式螺带混合机的工作原理:
卧式螺带混合机由U型水平槽和特制带式搅拌器组成。螺带式搅拌器由一组内外螺旋叶片组成。螺带将材料移动到槽的中心,内色带将材料移动到槽的外部。色带也以大约50转/分的速度旋转,从而径向和横向移动材料,以确保在短周期内完全混合。螺带式搅拌器用于混合料,混合料的容量为搅拌机额定容量的40%至70%。

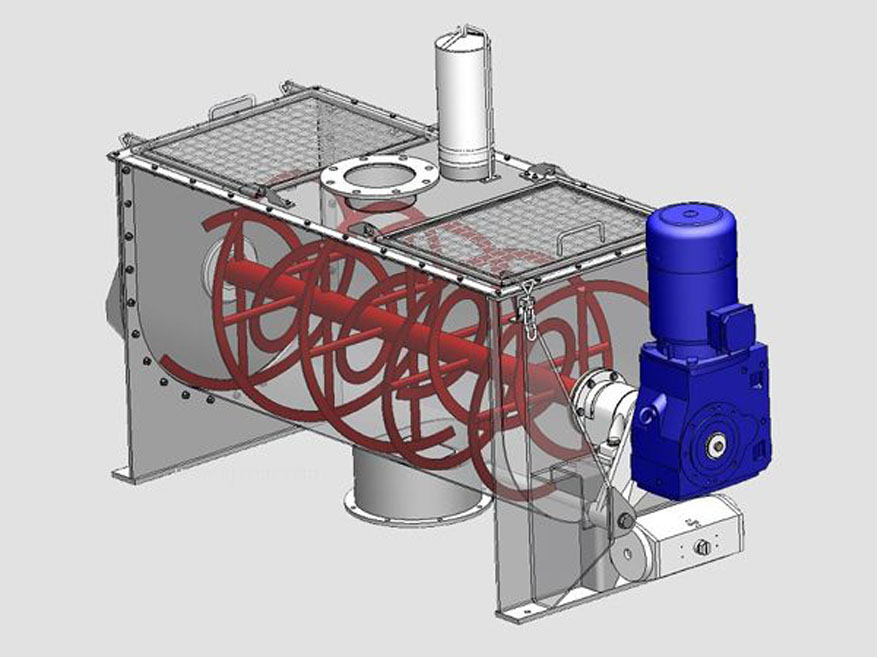

螺带混合机工作原理

卧式螺带混合机的技术参数:

Model Project
Total Volume (M³)
Loads coefficient
Electrical
machiney
power (KW)
Size(mm)× Max-diameter ×High
Equipment weight (kg)
JHRB-150
0.15
0.4-0.8
3
1190×740×770
330
JHRB-300
0.3
0.4-0.8
4
2030×630×980
720
JHRB-500
0.5
0.4-0.8
7.5
2320×730×1130
980
JHRB1000
1
0.4-0.8
11
2800×920×1320
1700
JHRB1500
1.5
0.4-0.8
11
3180×1020×1550
1800
JHRB2000
2
0.4-0.8
15
3310×1120×1640
2100
JHRB3000
3
0.4-0.8
18.5
3750×1290×1820
3000
JHRB4000
4
0.4-0.8
22
4220×1400×1990
3980
JHRB5000
5
0.4-0.8
22
4220×1500×2100
4620
JHRB6000
6
0.4-0.8
30
4700×1610×2260
6180
JHRB8000
8
0.4-0.8
37
4420×2150×2470
8200
JHRB10000
10
0.4-0.8
45
5520×2960×2720
8920
JHRB12000
12
0.4-0.8
45
5720×3010×2840
9520
JHRB15000
15
0.4-0.8
55
5840×3540×2940
9950

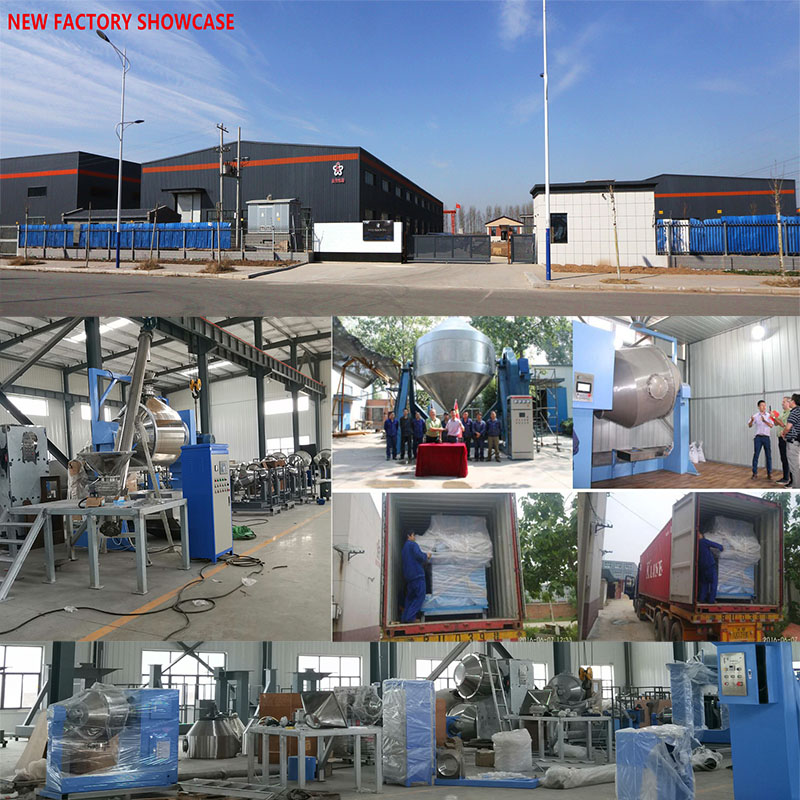

厂家实力展示:

\

\

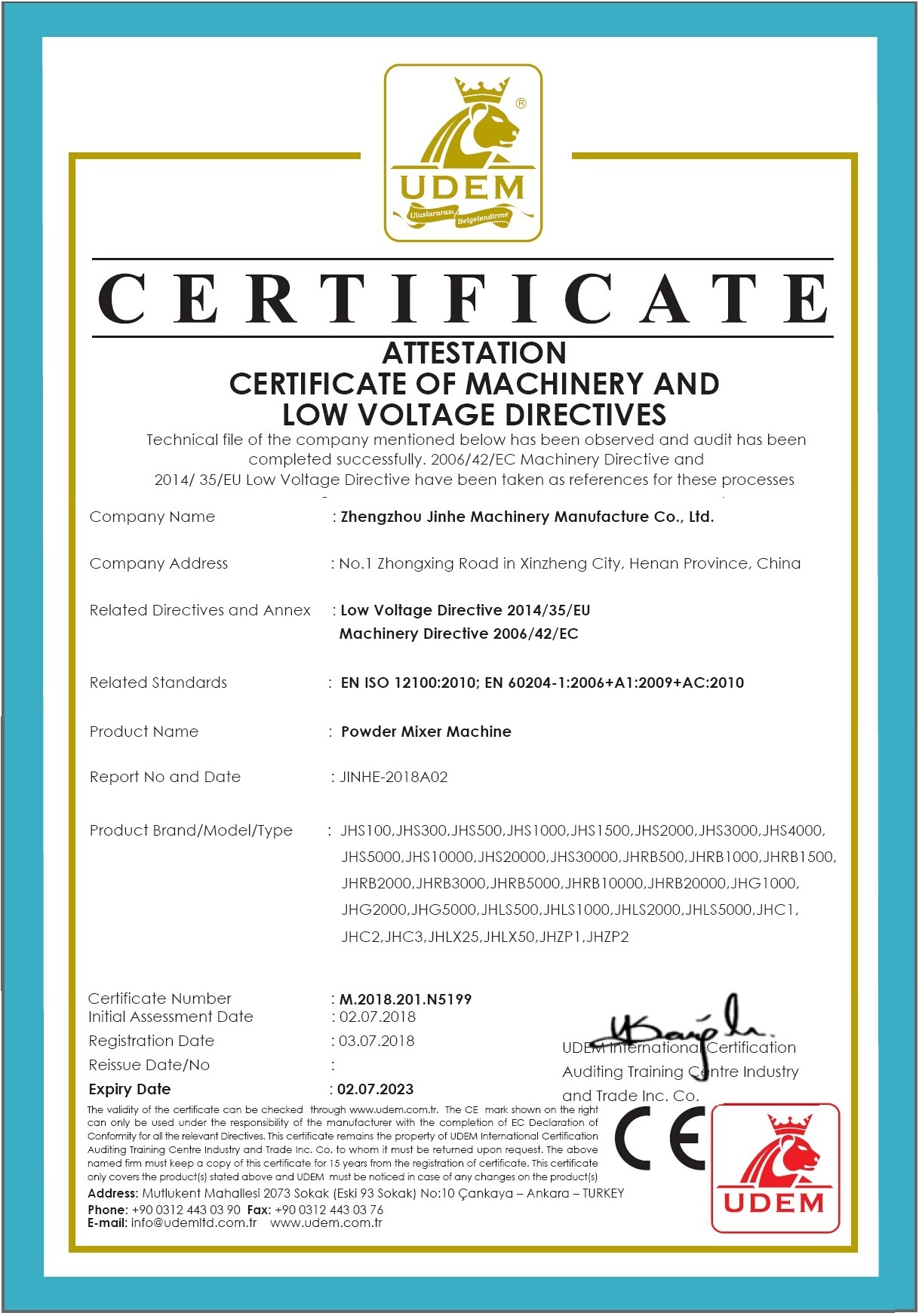

ce认证
